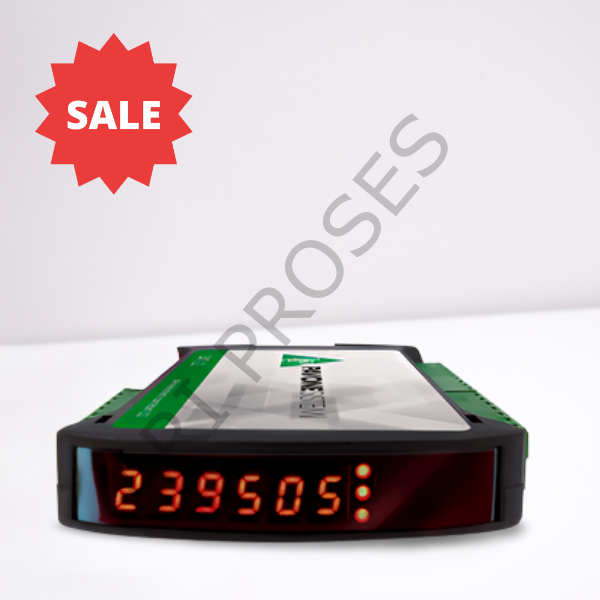

Pavone DAT 11 Profinet I/O LoadCell Weight Transmitter Indicator
Marka
Stok Kodu
DAT 11 Profinet
Kategori
Weight Transmitter DAT 11 Profinet
DAT 11/PROFINET : Weight Transmitter ile birlikte RS232 Seri, USB ve PROFINET Çıkış
ProfiNet 'li I/O Ağırlık Ölçüm (Loadcell) Transmitteri İndikatörü
Ağırlık vericileri arasında DAT 11 Profinet, daha performanslı bir A/D dönüştürücü sayesinde veri alma, dönüştürme ve iletme açısından: "en hızlı" olanıdır.
Bu ürün, Avrupalı üretici firma Pavone tarafından (sektörün ilklerinden ve önde gelen firmalarından) Avrupada üretilmektedir.
-DAT11 Profinet, her durumda ağırlığı algılamak için yük hücreleriyle eşleştirilecek bir ağırlık vericisidir.
-Modülün kurulumu kolaydır ve 35 mm DIN rayına monte edilebilir.
-Ekran, ağırlığın, konfigürasyon parametrelerinin ve hataların kolayca okunmasını sağlar.
-Ekranın altında bulunan ve ön kapı tarafından korunan 3 tuş, Operatörün SIFIR ve KALİBRASYON fonksiyonlarının yanı sıra veri sayfası ve gerçek kalibrasyon.
-DAT11 Profinet, Çoklu seri arayüzleri (RS485, RS232, ASCII ve Modbus RTU protokolleri) ile PC, PLC ve uzak ünitelere bağlanabilir.
-Analog çıkış (0÷20 mA, 4÷20 mA, 0÷10 Vdc, 0÷5 Vdc) PLC'ye ek arabirim sağlar ve uzak görüntüler.
-DAT11 Profinet ayrıca seviyeler, ayar noktaları vb. olarak kullanmak için iki programlanabilir AYAR NOKTASI'na sahiptir.
Küçük boyutu ve kompakt tasarımı sayesinde DAT 11 Profinet I/O ağırlık vericisi, çok fazla yer kaplamadan herhangi bir çalışma ortamına yerleştirilebilir.
Elektriksel Kurulum / Bağlantı :
DAT11 Profinet, 5,08 mm hatveli çıkarılabilir vida ile donatılmıştır.
Elektromanyetik parazitleri önlemek için yük hücresi kablosu korumalı olmalı ve güç kablolarından uzağa kanalize edilmelidir.
DAT 11 Profinet, ağırlık filtresini önceden belirlenmiş değerlerle veya bireysel olarak ayarlanabilen parametrelerle manuel olarak ayarlamanın mümkün olduğu programlanabilir bir tuş bloğuna sahip mekanik bir butonlara sahip özelleştirilebilir bir üründür.
DAT 11 Profinet ağırlık vericisi, çıkarılabilir vidalı terminal blokları, seçilebilir mantık giriş işlevi, voltaj veya akım analog girişi, tek kutuplu veya iki kutuplu
analog çıkış, dinamik ölçümler için RS485 bağlantı kutusu bağlantısı ve tepe tutma işlevine sahiptir.
DAT 11 Profinet, zamana ayak uyduran bir üründür :
Geleneksel ağırlık vericileriyle karşılaştırıldığında, DAT 11 Profinet, aygıt yazılımı güncellemesine, Optimasyon yazılımına bağlantıya ve kalibrasyon ve sorun
gidermeyi kolaylaştıran TESTER 1008'e bağlantıya izin veren bir USB bağlantı noktası içerir. DAT 11 Profinet, çeşitli kalibrasyonlar gerçekleştirebilir:
"Ölü Ağırlık", "Teorik" ve "Veri Sayfası".
Ayrıca, ağırlık kalibrasyonunun lineerizasyonunu 5 noktada sunar.
Pavone Weighing Systems tarafından özel olarak geliştirilen ve ücretsiz olarak tartı cihazına kurulan Optimation yazılımı, DATALOGGER işlevi aracılığıyla
cihazın yapılandırılması ve verilerin doğru ve güvenli bir şekilde kaydedilmesi gibi çeşitli işlemleri basitleştirmenize ve gerçekleştirmenize olanak tanır.
EN45501 ile uyumludur ve Fieldbus verileri 125Hz olarak güncellenir: (1/125Hz=0,008 saniye)
Yani 8 milisaniyede ölçümde okunan değerler sürekli tazelenir.
Veri Okuma Hızı 8 saniyedir.
Geleneksel ağırlık vericileriyle karşılaştırıldığında, DAT 11 Profinet, aygıt yazılımı güncellemesine, Optimasyon yazılımına bağlantıya ve kalibrasyon ve sorun
gidermeyi kolaylaştıran TESTER 1008'e bağlantıya izin veren bir USB bağlantı noktası içerir.
Pavone Dat 11 Profinet Teknik Özellikleri:
| Ölçüm aralığı: -7.6 ÷ +7.6 mV/V |
| Giriş hassasiyeti: 0,02 µV/sayım |
| Tam ölçek Doğrusal olmayan: <0.01% |
| Kazanç kayması: %0,001 FS/°C |
| Ekran: 6 haneli, 7 segmentli LED kırmızı, yükseklik 8mm |
| A/D Dönüştürücü: 24 bit |
| Dahili Çözünürlük: > 16.000.000 puan |
| Görünür çözünürlük (bölümler halinde): 999999 |
| Bölüm değeri (ayarlanabilir): x1, x2, x5, x10, x20, x50 |
| Ondalık basamak aralığı: 0 ÷ 4 |
| Sıcaklık aralığı: -10 ÷ +50°C (yoğuşmasız maksimum nem oranı %85) |
| Depolama sıcaklığı: -20 ÷ +60°C |
| Filtre: 0.1 ÷ 250 Hz |
| Uyarma gerilimi: 4 Vdc (max 4 -350 Ohm- yük hücresi) |
| Lojik çıkışı: 2 optoizole çıkış; her biri maksimum 24 Vdc/100 mA |
| Lojik giriş: 2 optoizole giriş 24 Vdc PNP (harici güç kaynağı) |
| Seri Bağlantı Noktası: 1 USB-C cihazı + ASCII veya Modbus RTU protokolü ile 1 RS232C + 1 Profinet |
| Analog çıkış Doğrusal Olmayan: <%0.03 |
| Sıcaklık kayması analog çıkışı: %0,002 FS/°C |
| Güç kaynağı: 24 Vdc ±%10 - güç tüketimi 5 W |
| Mikrodenetleyici: ARM Cortex M0 + 32 bit 256KB Flash, USB üzerinden yerleşik olarak yeniden programlanabilir |
| Veri depolama: 1024 Kbyte'a kadar genişletilebilir 32 Kbyte (isteğe bağlı) |
| Mevzuata uygunluk: EMC için EN61000-6-2, EN61000-6-3, EN61326-1, Elektrik Güvenliği için EN61010-1 |
| Fieldbus: Profinet -Teknik Datasheet PDF -Software Optimation 1.6.6 Download -Technical Manual PDF -ProfiNET GSD File (NIC50) -ProfiNET GSD File (NETX90) * Certifications : UL Weighing Instrumentation, Weight Transmitters,Tartım Aletleri, Ağırlık Enstrümantasyonu, Ağırlık Aktarıcılar / Vericileri , Weight Transmitter DAT 11 Profinet , available with certification • UL , Weighing Indicator / Trasnmitter |
