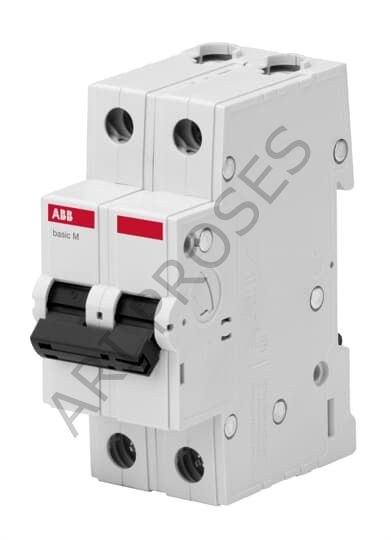

ABB 2 Kutup 6A Otomatik Sigorta C Tipi 6kA 2CDS652061R0064 BMS612C06

ABB BMS612C06 2CDS652061R0064

BMS612C06, 6 Amper , 6kA, 2P (2 Kutup), C-Char. (C-Tipi/C-Eğrisi), 6A

GENEL BİLGİ:

• Extended Product Type:

  BMS612C06

• Product ID:

  2CDS652061R0064

• EAN:

  4016779049726

• Catalog Description:

  BMS612C06 Miniature Circuit Breaker

• Long Description:

  The basic M MCB series protects installations against overloads and short-circuits, guaranteeing reliability and safety of operations.
  ABB basic M series satisfies most common requirements in terms of MCBs, allowing the usage of different pole configurations, characteristics and rated currents for residential and commercial applications. This product is manufactured according to international IEC standards.






  • Açıklama (Türkçe) :

  • Tanımı : 6kA, 2P (2 Kutup), C-Char. (C-Eğrisi / C-Tipi), 6A

  • Icn (kA) : 6kA

  • Eğri : C-Tipi (C Eğrisi)

  • Kutup : 2

  • In (A) : 6A

  • Anma kısa devre kapasitesi (Icn) :6 kA

  • Kutup Sayısı : 2

  • Açma eğrisi : C

  • Anma Akımı (In) : 6

  • Standart : IEC 60898-1

  • Çalışma Gerilimi : 400

  • Çalışma Gerilim Tipi : AC

  • Frekans : 50 / 60 Hz

  • Elektriksel Dayanımı : 4000 açma

  • Mekanik Dayanımı : 10000 açma

  • Çalışma Ortam Sıcaklığı : -5 … +55

  • Net ürün genişliği (mm) : 35

  • Net ürün yüksekliği (mm) : 88

  • Net ürün derinliği (mm) : 69

  • Net ürün ağırlığı (gr) : 186gr

  • Ürün Açıklaması :

    ABB Basic M Otomatik Sigorta serisi, tesisatları aşırı yüklere ve kısa devrelere karşı koruyarak işlemlerin güvenilirliğini ve güvenliğini garanti eder.


    ABB basic M serisi, otomatik sigortalar, en yaygın gereksinimleri karşılayarak konut ve ticari uygulamalar için farklı kutup konfigürasyonlarının, karakteristiklerin ve nominal akımların kullanımına izin verir.

    Bu ürün uluslararası "IEC standartlarına göre" üretilmiştir.






  Teknik Veriler

  • Standartlar:

    IEC 60898-1

  • Tripping Characteristic:

    C

  • Nominal Çalışma Gerilimi:

    acc. to IEC 60898-1 400 V AC
    acc. to IEC 60947-2 440 V

  • Rated Insulation Voltage (Ui):

    acc. to IEC/EN 60664-1 440 V

  • Rated Impulse Withstand Voltage (Uimp):

    4 kV

  • Giriş Gerilimi Türü:

    AC

  • Anma Akımı (In):

    6 A

  • Rated Short-Circuit Capacity:

    (AC) 6 kA
    (400 V AC) 6 kA

  • Nominal Frekans (f):

    50 / 60 Hz

  • Power Loss:

    at Rated Operating Conditions per Pole 2 W

  • Energy Limiting Class:

    3

  • Electrical Endurance:

    4000 AC cycle

  • Mechanical Endurance:

    10000 cycle

  • Kutup Sayısı:

    2

  • Number of Protected Poles:

    2

  • Overvoltage Category:

    III

  • Sıkma Torku:

    2 N·m

  • Actuator Type:

    Toggle

  • Actuator Marking:

    I / O

  • Recommended Screw Driver:

    Pozidriv 2

  • Accessories Available:

    Yes

  • Connecting Capacity:

    Flexible 1...16 mm²
    Rigid 1...25 mm²

  • Wire Stripping Length:

    12.5 mm


  Çevre Şartları

  • Ortam Hava Sıcaklığı:

    Operation -5 ... +55 °C
    Storage -40 ... +70 °C

  • Koruma Derecesi:

    IP20
    Enclosure with Cover IP40

  • Pollution Degree:

    2 (Kutup)

  • RoHS Durumu:

    Following EU Directive 2011/65/EU


  Boyutlar

  • Width in Number of Modular Spacings:

    2

  • Ürün Net Genişliği:

    35 mm

  • Ürün Net Yüksekliği:

    88 mm

  • Ürün Net Derinlik / Uzunluk:

    69 mm

  • Ürün Net Ağırlığı:

    186 g

  • Built-In Depth (t2):

    69 mm


  Paket Bilgisi

  • Paket Seviye 1 Birimler:

    6 piece

  • Paket Düzey 1 Genişlik:

    92 mm

  • Paket Seviye 1 Yükseklik:

    80 mm

  • Paket Seviye 1 Derinlik / Uzunluk:

    220 mm

  • Paket Seviye 1 Brüt Ağırlık:

    1.293 kg

  • Paket Düzey 1 EAN:

    4016779049733

  • Paket Seviye 2 Birimler:

    96 piece

  • Paket Düzey 2 Genişlik:

    183 mm

  • Paket Seviye 2 Yükseklik:

    164 mm

  • Paket Seviye 2 Derinlik / Uzunluk:

    445 mm

  • Paket Seviye 2 Brüt Ağırlık:

    10.344 kg

  • Paket Seviye 2 EAN:

    4016779055499


  Sipariş Bilgileri

  • Minimum Sipariş Miktarı:

    1 piece (adet)

  • Gümrük Tarifesi numarası:

    85362010

  • Menşei Ülke:

    Bulgaristan (BG)


  Sertifikalar ve Deklarasyonlar (Döküman Numarası)

  • Uygunluk Beyanı - CE:

    2CDK400666D2701

  • Talimatlar ve Kılavuzlar:

    No document needed

  • RoHS Bilgileri:

    2CDK400667D0201


  Populer İndirilen Dosyalar

  • Veri Sayfası, Teknik Bilgi:

    9AKK107045A1496
